De optimale pc 2020

Alieke van Sommeren
15

Inhoudsopgave

    In c’t magazine 3/2020 staan drie bouwvoorstellen om jouw ideale pc samen te stellen. Hier zie je een overzicht van alle hardwareonderdelen en de BIOS-instellingen.

    Ook de links naar de belangrijkste drivers en BIOS-updates hebben we op een rijtje gezet, samen met screenshots voor de fansettings.

    Advies en tips bij het monteren van onderdelen in de pc vind je in het artikel Tips voor een zelfbouw-pc. Het overzicht van het zelfbouwproject van vorig jaar vind je via de projectpagina PC bouwvoorstel 2019.

    Bouwvoorstel voor een allround-pc met Ryzen 5 3600

    allround-pc

    Onderdelen allround-pc
    ComponentenType (aanduiding)
    ProcessorRyzen 5 3600, boxed
    Cpu-koelerAlpenföhn Ben Nevis Advanced (84000000146)
    MoederbordMSI B450M Mortar Max (7B89-016R)
    RAM2 × Crucial DIMM 8GB, DDR4-3200, CL22 (CT8G4DFS832A)
    SSDKingston A2000 NVMe PCIe SSD 1TB, M.2 (SA2000M8/1000G)
    Grafische kaartMSI GeForce GT 1030 2GH LP OC, 2GB GDDR5, HDMI, DP (V809-2498R)
    Behuizingbe quiet! Pure Base 600 zilver, met geluiddemping (BG022)
    Voedingbe quiet! Pure Power 11 500W ATX 2.4 (BN293)
    BesturingssysteemWindows 10 Home
    Opties
    Grafische kaartSapphire Pulse Radeon RX 570 8G G5, 8GB GDDR5, lite retail (11266-66-20G)
    Grafische kaartZotac Gaming GeForce RTX 2060 Super AMP Extreme (ZT-T20610B-10P)
    Werkgeheugen4 × Samsung DIMM 32GB, DDR4-2666 (M378A4G43MB1-CTD)



    Instellingen voor de BIOS-setup van de allround-pc
    BIOS-setup: “Delete”-toets, Defaults laden: “F6”, Advanced mode: “F7”)
    Updaten via M-FlashBIOS download
    BIOS-optieWaarde
    Settings \ Advanced \ Windows OS ConfigurationUEFI
    OC \ DRAM FrequencyDDR4-3200
    OC \ DRAM Voltage1.200 V
    OC \ CPU Features \ SVM ModeEnabled
    Optioneel
    Settings \ Advanced \ Power Management Setup \ ErP ReadyEnabled
    Settings \ Advanced \ Super IO Configuration \ Serial(COM) Port 0 Configuration \ Serial(COM) Port0Disabled
    Settings \ Advanced \ Super IO Configuration \ Parallel(LPT) Port Configuration \ Parallel(LPT) PortDisabled



    Windows-drivers voor de allround-pc
    Eerst Windows-updates installeren, daarna de onderstaande drivers installeren
    chipsetdownloaden via AMD
    Realtek-audiodownloaden via MSI
    GeForce GT 1030 / RTX 2060 Superdownloaden via Nvidia
    Radeon RX 570downloaden via AMD

    Settings cpu-fan
    cpu-fan settings

    Settings sys-fan 1settings sys-fan 1

    Settings sys-fan 2settings sys-fan 2

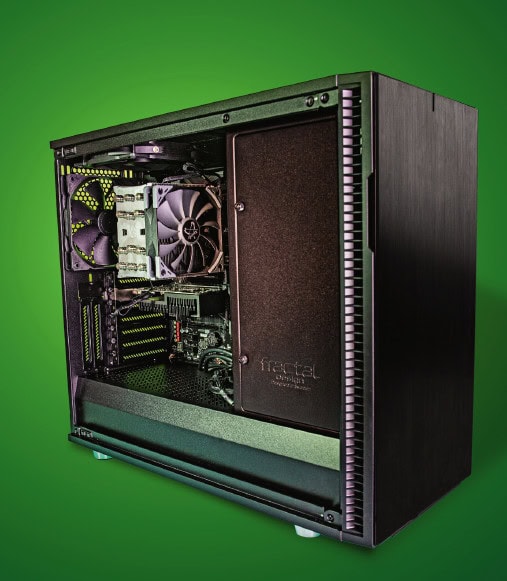

    Bouwvoorstel voor een high-end pc met Ryzen 9 3900X

    high-end pc

    Onderdelen high-end pc
    ComponentenType (aanduiding)
    ProcessorAMD Ryzen 9 3900X, boxed
    Cpu-koelerScythe, Mugen 5 Rev B, (SCMG-5100)
    MoederbordGigabyte X570 Aorus Elite
    RAMCrucial DIMM Kit 32GB, DDR4-3200, CL22 (CT2K16G4DFD832A)
    SSDCorsair Force Series Gen.4 PCIe MP600 1TB, M.2 (CSSD-F1000GBMP600)
    Grafische kaartMSI GeForce GT 1030 2GH LP OC, 2GB GDDR5, HDMI, DP (V809-2498R)
    BehuizingFractal Design Define R6 USB-C Black (FD-CA-DEF-R6C-BK)
    Voedingbe quiet! Pure Power 11 500W ATX 2.4 (BN293)
    BesturingssysteemWindows 10 Home
    Opties
    Grafische kaartZotac Gaming GeForce RTX 2070 SUPER AMP Extreme
    Werkgeheugen4 × Samsung DIMM 32GB, DDR4-2666 (M378A4G43MB1-CTD)
    Werkgeheugen2 × Crucial DIMM 16GB, DDR4-2666, CL19, ECC (CT16G4WFD8266)



    Instellingen voor de BIOS-setup van de high-end pc
    BIOS-setup: “Delete”-toets, Defaults laden: “F7”, Advanced mode: “F2”)
    Updaten via Q-FlashBIOS download
    BIOS-optieWaarde
    Boot \ CSM SupportDisabled
    Tweaker \ Advanced CPU Settings \ SVM ModeEnabled
    Fansettings via Smart Fan “F6” instellenzie ook de screenshots verderop
    CPU_FAN:40 °C – 25 %
    60 °C – 40 %
    70 °C – 53 %
    80 °C – 77%
    85 °C – 100 %
    SYS_FAN1: Fan Control Use TemperatureCPU
    SYS_FAN1: Control ModeVoltage
    SYS_FAN1:45 °C – 30 %
    60 °C – 44 %
    75 °C – 57 %
    80 °C – 72 %
    85 °C – 100 %
    SYS_FAN2: Fan Control Use TemperatureCPU
    SYS_FAN2: Control ModeVoltage
    SYS_FAN2:45 °C – 30 %
    60 °C – 44 %
    75 °C – 57 %
    80 °C – 72 %
    85 °C – 100 %
    Optioneel
    Settings \ Platform Power \ ErPEnabled



    Windows-drivers voor de allround-pc
    Eerst Windows-updates installeren, daarna de onderstaande drivers installeren
    chipsetdownloaden via AMD
    Realtek-audiodownloaden via Gigabyte
    GeForce GT 1030 / RTX 2070 Superdownloaden via Nvidia

    Settings cpu-fan
    high-end cpu-fan

    Settings sys-fan 1
    high-end sys1

    Settings sys-fan 2

    high-end sysfan2

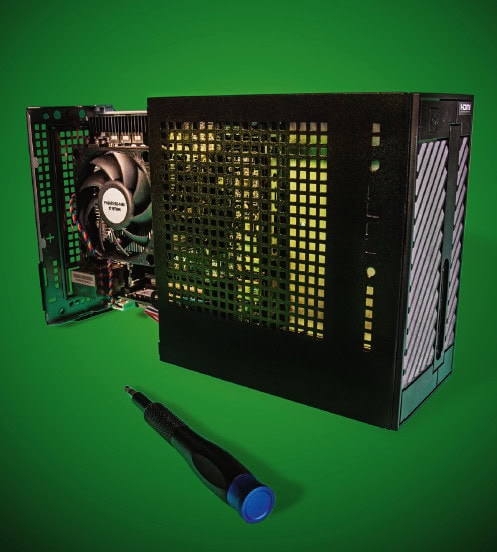

    Bouwvoorstel voor een 7W-mini-pc met Athlon 200GE

    bouwvoorstel mini-pc

    Onderdelen 7W-mini-pc
    ComponentenType (aanduiding)
    ProcessorAMD Athlon 200GE, 2x 3.20GHz, boxed (YD200GC6FBBOX) – incl. cpu-koeler
    BareboneAsrock Deskmini A300 (90BXG3G01-A30GA0W) – incl. kast, moederbord, voeding
    Grafische kaart– (AMD Radeon Vega 3, in cpu geïntegreerd)
    RAMCrucial SO-DIMM 8GB, DDR4-2666 (CT8G4SFS8266)
    SSDCrucial BX500 240GB (CT240BX500SSD1)
    BesturingssysteemWindows 10 Home
    Opties
    wifi-kitAsrock DeskMini WiFi Kit (5RB000010010)
    NVMe-ssdKingston A2000 NVMe PCIe SSD 250GB, M.2 (SA2000M8/250G)



    Instellingen voor de BIOS-setup van de high-end pc
    BIOS-setup: “F2”, Defaults laden: “F9”
    Updaten via Instant FlashBIOS download
    BIOS-optieWaarde
    Fansettingszie screenshot verderop



    Windows-drivers voor de 7W-mini-pc
    Eerst Windows-updates installeren, daarna de onderstaande drivers installeren
    chipsetdownloaden via AMD
    Realtek-audiodownloaden via Asrock
    GeForce GT 1030 / RTX 2070 Superdownloaden via AMD

    Fansettings
    7W-mini-pc fansetting
