Thermal Master Thor002 review: solide thermische tool

De Thor002 van Thermal Master is een warmtebeeldcamera voor professioneel gebruik. Het standalone model functioneert volledig zelfstandig en slaat foto’s en video’s op een interne microSD-kaart op. Vormgeving en specificaties doen sterk denken aan modellen van FLIR, maar dan voor een aanzienlijk lagere prijs. De details lees je in deze Thermal Master Thor002 review.

De naam Thermal Master ken je mogelijk van compacte warmtebeeldcamera’s die je via USB-C op een smartphone aansluit – zoals de Thermal Master P2, bedoeld voor Android-toestellen. Daarbij toont een app live de warmtebeelden van de aangesloten sensor.

Naast deze compacte modellen levert Thermal Master ook een grotere, zelfstandige variant: de Thor. Dit is een standalone warmtebeeldcamera die zonder smartphone of aanvullende hardware functioneert. De constructie bestaat uit een forse handgreep, waarop een display en twee lenzen zijn gemonteerd.

Er zijn twee versies: de Thor001 en Thor002. Het belangrijkste verschil is dat de Thor002 wordt geleverd zonder opschroefbare macrolens, al zit die wel inbegrepen bij de Thor001. Beide worden geleverd in een stevige, professioneel ogende transportkoffer.

Qua uiterlijk doet de Thor-serie denken aan een FLIR E6 Pro, al bevindt die zich in een aanzienlijk hoger prijssegment – meer dan vijf keer zo duur.

Aan de voorzijde van de Thor zit een vastbrandpuntlens van 4,3 mm voor de zichtcamera met een 2 megapixel-sensor. Daaronder bevindt zich de infraroodlens met een resolutie van 256 × 192 pixels. Via de functie die Thermal Master aanduidt als Real-Time Super-Resolution kan dit worden opgewaardeerd naar 512 × 384 pixels. Met een schuifmechanisme zijn beide lenzen afzonderlijk af te dekken.

Eveneens aan de voorzijde zitten een ledlamp en een laserpointer. Beide worden bediend met dezelfde knop aan de achterzijde: een korte druk activeert de ledlamp voor omgevingsverlichting, een lange druk schakelt de laserpointer in. Die helpt bij het gericht positioneren van de camera op het te meten object.

Aan de achterkant bevindt zich het 3,5-inch lcd-scherm met een resolutie van 640 × 480 pixels. De reflecterende afwerking is niet ideaal bij fel omgevingslicht. Digitale zoom is mogelijk in twee- of viervoud. De schermhelderheid kan in drie stappen worden aangepast via het instellingenmenu.

Aan de bovenzijde zit een rubberen afdekking waaronder de meegeleverde microSD-kaart van 32 GB is geplaatst, naast de USB-C-aansluiting voor het opladen van de accu en het overzetten van foto- en videobestanden.

Na het inschakelen en opstarten van de camera wordt een BSD-besturingssysteem geladen in het 8 GB grote werkgeheugen. De software is opensource. Op het display verschijnt een warmtebeeld in paars-gele tinten: koude objecten worden weergegeven in diep paars, warme in geel tot wit.

Met een korte druk op de ontspanknop in de handgreep wordt een foto gemaakt. Deze kan automatisch worden opgeslagen als JPG-bestand, waarbij de bestandsnaam is gebaseerd op datum en tijdstip, of handmatig van een naam worden voorzien. Bij gebruik van de Index Mode worden opnames genummerd opgeslagen.

Elke opname resulteert in twee beelden: een zichtbeeld van de digitale camera (DC) en een infraroodbeeld (IR), beide in een resolutie van 640 × 480 pixels, gelijk aan de schermresolutie.

Door de knop langer ingedrukt te houden wordt een video-opname gestart, bijvoorbeeld om temperatuurveranderingen over tijd vast te leggen. De video wordt opgeslagen als MP4-bestand in 640 × 480-resolutie.

Een Thor-opname van een kraan waar warm water uit moet gaan komen.

Daarnaast ondersteunt de Thor ook het maken van timelapse-opnames. De intervaltijd en het aantal beelden zijn vrij instelbaar.

De Thor gebruikt een enkele oplaadbare 21700-batterij met een capaciteit van 5000 mAh. In de praktijk levert dat een gebruiksduur op van circa zes uur. Opladen via de USB 2.0-aansluiting duurt ongeveer vier uur – een beperking bij intensief gebruik.

De behuizing weegt 375 gram. Bij langdurig gebruik is dat merkbaar, al kan de camera dankzij de geïntegreerde statiefaansluiting ook op een tripod worden gemonteerd.

De Thermal Master Thor heeft geen bluetooth-functionaliteit, maar beschikt wel over een geïntegreerde wifi-module. Na activering worden netwerknaam en wachtwoord op het display getoond, waarna een mobiel apparaat direct verbinding kan maken. Voor Android is de benodigde app via een qr-code beschikbaar; iOS-gebruikers kunnen de app ThermalSmart downloaden via de App Store.

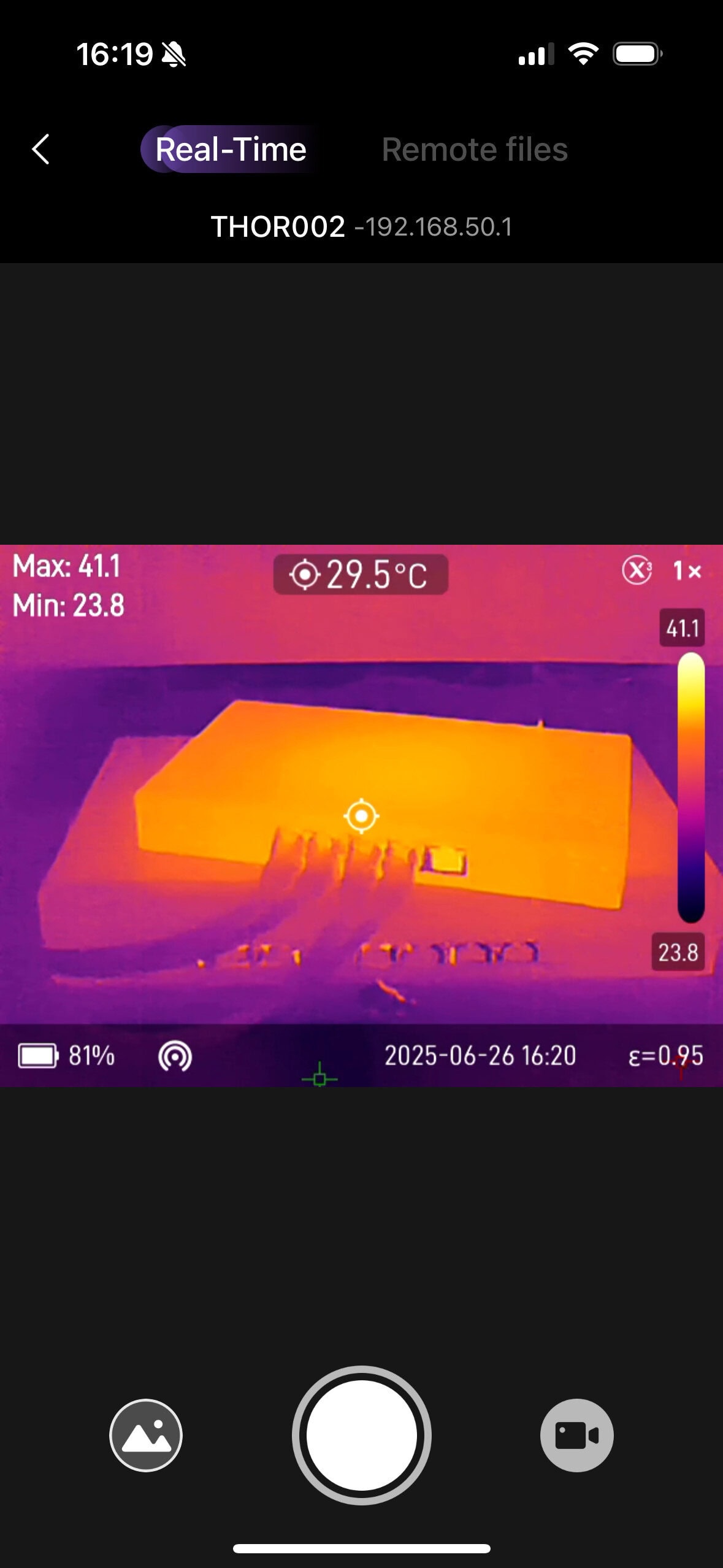

In de app wordt de live-weergave van het Thor-display getoond. Daarnaast is het mogelijk om op afstand foto’s te maken of video-opnames te starten. De app functioneert daarmee als een eenvoudige afstandsbediening. Eerder opgenomen beelden zijn eveneens via de app toegankelijk.

Voor Windows is er het programma ThermalSmart OS. Na installatie is het noodzakelijk om de standaardtaal van Chinees naar Engels om te zetten – de bijbehorende instelling is niet direct zichtbaar en vergt enige oriëntatie. De Thor wordt via een usb-kabel met de pc verbonden.

Hoewel de camera correct werd herkend als UVC-apparaat, verschenen er in onze test geen live-beelden in de software. Wel was het mogelijk om eerder gemaakte opnames handmatig te importeren. Omdat de camera in Windows als verwisselbaar opslagapparaat wordt herkend, bleek het eenvoudiger om de bestanden via de Verkenner in bulk te kopiëren.

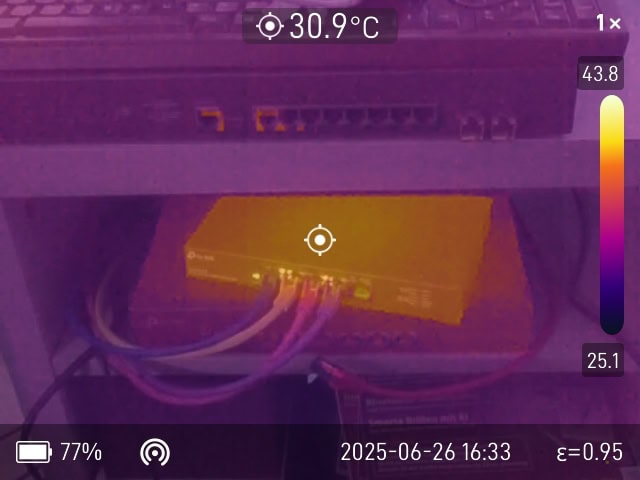

Op het display van de Thor kun je een center spot activeren met bijbehorende temperatuurweergave, evenals de minimale en maximale temperatuur binnen het beeldkader. De weergaveopties omvatten het warmtebeeld, het zichtbeeld van de standaardcamera, een overlay van beide of een picture-in-picture-modus.

Standaard gebruikt het warmtebeeld het Iron-palet, met een kleurverloop van donkerpaars via geel naar wit. Andere weergavepaletten zijn onder meer zwart-wit (en de inverse daarvan), Lava en meerdere regenboogvarianten. De naamgeving van deze paletten komt opvallend overeen met die van FLIR.

De temperatuurweergave is beschikbaar in graden Celsius, Fahrenheit of Kelvin. De resolutie bedraagt 0,1 graad, met een opgegeven meetnauwkeurigheid van ±2 °C.

De Thor is IP54-geclassificeerd: beperkt stofdicht en spatwaterdicht, maar niet geschikt voor intensief buitengebruik onder ongunstige omstandigheden. De rubberen afdekking voor de microSD-kaart en USB-C-poort bevindt zich aan de bovenzijde. In de praktijk sluiten dit soort klepjes na verloop van tijd minder goed af, wat in combinatie met regenval ongunstig kan uitpakken.

De meetbereikinstellingen zijn configureerbaar: -20 °C tot +150 °C of 100 °C tot 550 °C. Die laatste modus is bedoeld voor situaties met zeer hoge oppervlaktetemperaturen. In de standaardinstelling Auto mode wordt het actieve bereik bepaald op basis van de minimale en maximale temperatuur in beeld; het toegepaste kleurenpalet past zich daar automatisch op aan.

Het systeem ondersteunt temperatuuralarmen bij over- of onderschrijding van ingestelde grenzen. In dat geval kan automatisch een timelapse-opname worden gestart.

Daarnaast zijn er meerdere geavanceerde instellingen, waaronder de instelbare emissiviteitscoëfficiënt (ε) – de mate waarin een oppervlak thermische straling uitzendt. Voor de menselijke huid bedraagt deze waarde bijvoorbeeld 0,98; voor een printplaat 0,91. De handleiding bevat een tabel met richtwaarden voor verschillende materialen. Voor maximale meetnauwkeurigheid moet de emissiviteit overeenkomen met het in beeld zijnde oppervlak. De nauwkeurigheid is verder te verbeteren door ook de omgevingstemperatuur in te voeren.

De Thermal Master Thor is een standalone warmtebeeldcamera waarmee je zelfstandig foto’s en video’s kunt maken. De accuduur bedraagt circa zes uur; het opladen via USB 2.0 duurt ongeveer vier uur – aspecten om bij langdurig gebruik rekening mee te houden.

De resolutie van de infraroodmodule bedraagt 256 × 192 pixels, softwarematig op te schalen tot 512 × 384 pixels via Thermal Masters Real-Time Super-Resolution. De zichtcamera heeft een 2 megapixelsensor. Hoewel beide sensoren niet tot het hoogste segment behoren, zijn ze toereikend voor industriële toepassingen zoals het lokaliseren van warmteverliezen of temperatuurpieken.

De Thor biedt een ruime hoeveelheid instelopties, met tegelijk een relatief lage gebruiksdrempel. Met een prijs van circa 360 euro is het toestel prijstechnisch aantrekkelijk gepositioneerd, zeker in vergelijking met modellen zoals de FLIR E6 Pro. Die biedt weliswaar een hogere zichtresolutie van 5 megapixels, maar beschikt over een vergelijkbaar 3,5-inchdisplay en een lagere infraroodresolutie van 240 × 180 pixels – en dat tegen een aanzienlijk hogere aanschafprijs.

Wie op zoek is naar betrouwbare warmtebeelden, maar geen genoegen neemt met smartphone-uitbreidingen, vindt in de Thermal Master Thor een betaalbaar alternatief met een volwaardige functionaliteit.

+ Stand-alone handheld + Instelmogelijkheden + Prijs-prestatieverhouding
