Tien snelle ssd’s met SATA of PCIe getest

Daniel Dupré
0

Inhoudsopgave

Flashgeheugen wordt niet alleen steeds sneller, maar ook steeds zuiniger. Althans, dat beloven de fabrikanten.  Goedkoper worden de ssd’s in ieder geval wel, zelfs de snelle ssd-modellen met PCIe-interface.

De actuele opslagstandaard voor ssd’s is 3D-TLC-NAND, het flashgeheugen dat op driedimensionale wijze is opgebouwd en per cel een opslagcapaciteit van drie bits heeft. Het oudere en duurdere MLC-NAND-geheugen zit nog maar in weinig ssd’s en het goedkopere QLC-NAND met een geheugencapaciteit van vier bit per cel kom je nog weinig tegen.

In alle tien de ssd’s die we hier testen zit dan ook het momenteel gangbare TLC-NAND. De collectie ssd’s die we in huis hadden bestond onder andere uit de betaalbare Micron 1300 en de Verbatim Vi550 S3, en twee buitenbeentjes: de Seagate Ironwolf 110-ssd voor NAS-systemen en de Teamgroup T-Force Delta Phantom Gaming RGB-ssd, waarvan de rgb-ledlampjes naar wens vanuit de pc aan te sturen zijn.

De PCIe-ssd’s die we getest hebben zijn de Adata Gammix S11 Pro, Patriot Viper VPN100 PCIe m.2 SSD, Seagate Firecuda 510, Transcend PCIe-ssd 220S en de Black SN750 en Blue SN500 van WD. Deze M.2-ssd’s zijn 22 millimeter breed en 80 millimeter lang (het 2280-formaat).

snelle ssd test SATA PCIe interface vergelijking energieverbruik

SATA versus PCIe

In theorie is een ssd met PCIe-interface beduidend sneller dan een ssd met SATA-aansluiting. In plaats van maximaal 600 MB/s haalt de PCIe-interface met een aansluiting van vier PCIe-3.0-lanes een brutosnelheid van bijna 4 GB/s. In de praktijk merk je echter nauwelijks verschil, hooguit bij het kopiëren van grote hoeveelheden gegevens of als je bijvoorbeeld een videoproject opslaat.

De snelheid waar je echt iets van merkt, is de veel kortere reactietijd vergeleken met een mechanische harde schijf. Bij een harde schijf moet eerst de leeskop zich naar de juiste positie verplaatsen, die dan gemiddeld een halve rotatie moet wachten totdat de juiste gegevens langskomen. Een snelle ssd heeft echter maar een latentie van enkele tientallen microseconden.

Bij het starten van een besturingssysteem of van een groot softwarepakket moeten er allerlei kleine bestanden worden geladen die overal op de harde schijf verspreid kunnen zijn. Ssd’s leveren de gegevens dan beduidend sneller. Maar of een snelle sata-ssd in een benchmark nu tot 100.000 zogeheten ‘input/output operations per second’ (IOPS) haalt of een echt snelle PCIe-ssd meer dan 700.000, speelt in de praktijk geen grote rol. Want zoveel gegevens hoeven nooit tegelijkertijd verwerkt te worden, niet door het besturingssysteem en niet door een softwaresuite. Volgens een intern onderzoek van Intel is de gemiddelde aanvraagdiepte (Queue Depth, QD) op de desktop-pc’s van hun medewerkers 2. Ook het starten van een besturingssysteem wordt door het gebruik van een PCIe-ssd niet korter. Het tegendeel is eerder het geval: nogal wat BIOS-versies treuzelen behoorlijk bij het initialiseren van een PCIe-ssd.

Voor kantoor-pc’s die redelijk eenvoudige taken moeten verrichten, is de aanschaf van een PCIe-ssd doorgaans een zinloze investering. Dergelijke schijven worden pas interessant wanneer een pc complexere taken moet doen, zoals foto- en videobewerking.

Als je je systeem het liefst zo strak mogelijk wilt hebben, kan de extra prijs voor zo’n ssd zonder kabels wel de moeite waard zijn, temeer omdat het prijsverschil tussen SATA- en PCIe-ssd’s steeds kleiner wordt. Het beste voorbeeld is de WD Blue SN500 in deze test, die met een prijs van rond 17 cent per GB inmiddels even duur of zelfs goedkoper is dan veel snelle SATA-ssd’s.

PCIe- en SATA-ssd’s – benchmarks

snelle ssd test SATA PCIe interface vergelijking benchmarks

Klik op de tabel voor een grotere versie (in pdf-formaat), inclusief technische gegevens van de geteste ssd’s.

Snelle ssd en warmte

Met name snelle PCIe-ssd’s worden flink warm bij langere schrijfopdrachten. Op sommige moederborden zijn zelfs al koelers geïntegreerd om de warmte van de M.2-ssd’s af te voeren. Ssd-fabrikanten passen steeds vaker eigen oplossingen toe om de warmte af te voeren, door bijvoorbeeld een koperfolie op de ssd aan te brengen in plaats van er gewoon een sticker op te plakken. Adata en Patriot bevestigen koellichamen van aluminium op hun ssd’s. Daardoor passen die ssd’s echter niet meer in een notebook. De Patriot Viper heeft zelfs een koellichaam van 10 millimeter hoog. Daardoor kan de ssd langere tijd beter blijven presteren. In de praktijk is dat echter alleen handig als er vaak grote hoeveelheden data geschreven worden.

SLC-cache en DRAM

TLC-flash is sneller dan het nieuwere QLC-flash, maar tijdens het schrijven in de praktijk trager dan MLC- of zelfs SLC-flash. Daarom gebruiken fabrikanten de truc om een deel van de TLC-cellen in een snellere modus te schakelen, het zogenaamde SLC-cache. De cellen slaan daar maar één bit in op in plaats van drie, maar doen dat aanzienlijk sneller. Als de ssd vervolgens even niets te doen heeft, worden de gegevens naar de tragere cellen verplaatst.

De sequentiële benchmarks die we gebruiken om te testen, schrijven een minuut lang data naar een ssd. Bij SATA-ssd’s wordt er dan ongeveer 30 GB aan data (60 seconden à 500 MB/s) geschreven, bij PCIe-ssd’s op hun maximaal zesvoudige snelheid tot 180 GB/s. Er zijn maar weinig modellen die zo’n groot SLC-cachegeheugen hebben om dat een minuut lang vol te houden, de overige ssd’s zijn bij grote schrijfopdrachten gemiddeld langzamer. Hun SLC-cachegeheugen is dan snel vol en de gegevens moeten dan direct naar het tragere TLC-flashgeheugen worden geschreven.

De grootte van de SLC-cache varieert. Terwijl de ene fabrikant daar een vast percentage van de totale capaciteit voor reserveert, gebruiken andere een procentueel aandeel van de vrije capaciteit. Geen enkele fabrikant vermeldt hoe ze dat precies aanpakken, maar in de praktijk zal de grootte ook alleen maar een rol spelen bij uitgebreide kopieeracties.

Ook zie je bij de specificaties steeds minder vaak gegevens staan over de schrijfversnelling met DRAM. In het algemeen wordt er 1 GB DRAM-cache per TB NAND-flashgeheugen gebruikt. Dat kun je echter niet via meetsoftware controleren, hooguit door te kijken welke DRAM-chips er op de printplaat zitten. Die zitten bij snelle PCIe-ssd’s echter vaak achter heatsinks verborgen, waardoor je de grootte niet kunt vaststellen.

Doorlezen is gratis, maar eerst even dit:

Dit artikel is met grote zorg samengesteld door de redactie van c’t magazine – het meest toonaangevende computertijdschrift van Nederland en België. Met zeer uitgebreide tests en praktische workshops biedt c’t de diepgang die je nergens online vindt.

Bekijk de abonnementen   Lees eerst verder

Ssd-controller

Een essentiële bouwsteen van elke ssd is de controller. Bij de SATA-ssd’s is er nauwelijks nog prestatiewinst te behalen door nieuwe ontwikkelingen, maar dat ziet er bij de snellere PCIe-ssd’s anders uit: de voorsprong die Samsung met zijn eerste PCIe-ssd’s had, is verdwenen. Met uitzondering van de WD Blue, die met maar twee PCIe-lanes wordt verbonden, halen alle PCIe-ssd’s bij het lezen een snelheid van ongeveer 3,5 GB/s. Bij het schrijven kunnen de modellen van Adata en Patriot met ongeveer 3 GB/s de ssd’s van Samsung bijbenen.

Adata gebruikt de Silicon Motion Controller SM2262EN met 8 kanalen, de Phison PS5012-E12 die in de Patriot zit kan zijn schrijfbenaderingen ook over 8 flashchips verdelen – dat zorgt voor hoge schrijfprestaties. Transcend gebruikt waarschijnlijk ook een SM2262EN-controller met eigen firmware, maar met een kleinere SLC-cache – en dat zorgt ervoor dat de snelheid eerder inzakt bij lange schrijfbenaderingen.

Seagate bouwt zijn eigen hardware in, vermoedelijk op basis van een controller van Sandforce – een bedrijf dat Seagate enkele jaren geleden overgenomen heeft. Ook WD gebruikt voor zijn ssd’s een zelfontwikkelde controller waar het bedrijf verder geen informatie over heeft vrijgegeven.

Testresultaten

Adata Gammix S11 Pro

Adata Gammix S11 Pro

Het grote rode koellichaam van de Adata Gammix S11 Pro moet de ssd tot 10 graden koeler houden. Dat werkte inderdaad goed: bij de test waarbij de ssd een minuut lang moest schrijven, bleef de schijf de hele periode lang meer dan 3,5 GB/s schrijven.

De piekwaarde bij een maximale queue-depth van 256 was maar 400.000 IOPS, maar bij een parallelle benadering is die waarde al een prima 15.000 IOPS.

Pluspunten

  • zeer snel
  • hoge IOPS-waarden

Minpunten

  • niet voor notebooks

Bekijk deze ssd

Patriot Viper VPN100 PCIe m.2 SSD

Patriot Viper VPN100 PCIe m.2 SSD

We hebben nog nooit een dikkere M.2-ssd getest dan de Viper VPN100 PCIe m.2. Het zwarte koellichaam van aluminium steekt bijna 10 millimeter uit, waardoor de ssd niet in een notebook past.

De ssd leest en schrijft met 3,5 en 3 GB/s en houdt dat langer dan een minuut vol. Met benaderingen op random adressen haalde de disk meer dan 710.000 IOPS bij het schrijven, wat voor ons een nieuw meetrecord is.

Pluspunten

  • hoge snelheid
  • hoge endurance

Minpunten

  • dik koellichaam

Bekijk deze ssd

Seagate Ironwolf 110 SSD

Seagate Ironwolf 110 SSD

De Seagate Ironwolf bevindt zich in een andere ssd-klasse. Dat blijkt niet alleen uit de hoge capaciteit van 3,84 TB en de aanzienlijke prijs van richting 1000 euro, maar ook uit het gewicht van 80 gram. Dat betekent in ieder geval dat er waarschijnlijk veel metaal wordt gebruikt om de ssd koel te houden.

Bij schrijf- en leesbenaderingen zit de Ironwolf tegen de grenzen aan van wat SATA aankan. Daarbij verbruikt de disk dan wel maar 1,5 watt. Hij is met zijn ­capaciteit prima geschikt voor gebruik in een NAS.

Pluspunten

  • hoge endurance
  • laag energieverbruik

Minpunten

  • duur

Bekijk deze ssd

Teamgroup T-Force Delta Phantom Gaming RGB SSD

Teamgroup T-Force Delta Phantom Gaming RGB SSD

De ssd van Teamgroup met zijn lange naam zou een beetje een sneue schijf zijn geweest als hij niet die half-transparante ­bovenzijde en micro-usb-poort had. Die laatste is er om de RGB-header van het moederbord op aan te sluiten. Van daaruit wordt de ssd voorzien van informatie om de geïntegreerde leds aan te sturen.

Bij het lezen haalt de schijf het maximale uit de SATA-interface, bij het schrijven is er met 525 MByte/s nog ruimte voor verbetering. Wat erger is, is dat de ssd al bij geringe belasting gaat piepen.

Pluspunten

  • geschikt voor gaming-pc’s

Minpunten

  • maar drie jaar garantie
  • piept bij activiteit

Bekijk deze ssd

WD Blue SN500 NVMe SSD

WD Blue SN500 NVMe SSD

De Blue-ssd’s van WD waren er vroeger alleen met een SATA-interface. De nieuwe SN500 is de eerste PCIe-ssd met het Blue-label. Om er zeker van te zijn dat hij niet in het vaarwater van de Black-serie komt, wordt de SN500 maar via twee PCIe 3.0-lanes gekoppeld. Daarmee wordt de maximale snelheid beperkt tot 2 GB/s.

De SN500 haalt daarmee dan ook 1,6 GB/s, tot tenminste het SLC-cachegeheugen vol is. Na ongeveer 30 seconden daalt de schrijfsnelheid naar ongeveer 1 GB/s. De prijs zit op SATA-niveau.

Pluspunten

  • goedkoop

Minpunten

  • maar twee PCIe-3.0 lanes
  • klein SLC-cachegeheugen

Bekijk deze ssd

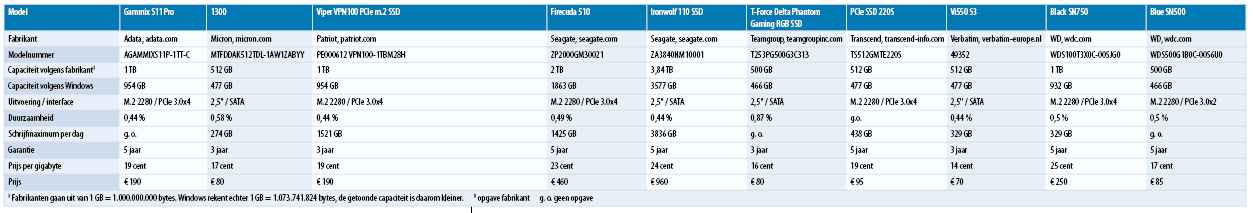

Een overzicht van de specificaties van de tien geteste ssd’s hebben we verzameld in een tabel.

snelle ssd test SATA PCIe interface vergelijking gegevens

Klik op de tabel om een gegevensblad te downloaden (in pdf-formaat).

In de download vind je ook de tabel met meetresultaten van alle ssd’s. Uitgebreidere beschrijvingen van alle geteste ssd’s vind je in c’t magazine.

Lees meer testresultaten en info in c't jul-aug/2019

Energieverbruik van ssd

Als we de fabrikanten mogen geloven, verbruikt 3D-flashgeheugen met 64 of 96 lagen minder stroom dan zijn voorganger. Voor een hoge performance is echter ook meer energie nodig. De snelle PCIe-ssd’s verbruiken tijdens schrijf- en leesactiviteiten tussen de 6 en 7 watt. De ssd van WD, die maar via twee lanes verbonden is, neemt al genoegen met 4,5 watt. Het verbruik dat we idle gemeten hebben, is met 3 watt ook nog redelijk hoog.

De NVMe-specificatie kent sinds versie 1.1 een Autonomous Power State Transitions-­modus (APST), waarbij het verbruik tijdens idle moet dalen tot enkele milliwatt. Die modus is echter niet verplicht. En ook als de ssd die modus ondersteunt, is het nog niet gezegd dat het moederbord en UEFI-BIOS dat ook doen. Op ons meetsysteem kregen we het in ieder geval niet voor elkaar om de PCIe-ssd’s in die modus te krijgen.

Bij SATA-ssd’s is Link Power Management (LPM) al jaren de standaard. Ssd’s en ook harde schijven, schakelen die modus na enkele seconden van inactiviteit in. Goede SATA-ssd’s verbruiken in die modus minder dan 100 milliwatt, maar er zijn uitzonderingen. De ssd van Teamgroup en de NAS-ssd van Seagate blijven ook in die modus circa 1 watt gebruiken. Alleen de Micron 1300 schakelt zijn energiebehoefte omlaag naar 0,1 watt. Ook de ssd van Verbatim verbruikt maar 250 milliwatt, maar met een verbruik van maar 400 milliwatt zonder LPM is die sowieso al bijzonder zuinig.

Bij het energieverbruik bij activiteit konden we de gegevens van de fabrikanten inderdaad bevestigen: de ssd van Verbatim verbruikt bij het lezen en schrijven bijvoorbeeld bijna 1 watt en de Seagate ongeveer 1,5 watt. De ssd’s van Micron en Teamgroup verbruiken tussen 2 en 2,5 watt. Enkele jaren geleden verbruikten SATA-ssd’s in het algemeen nog meer dan 3 watt bij gebruik.

Capaciteit schatten

Enkele jaren geleden had je genoeg aan een ssd van 128 GB. Daar kon je dan Windows, enkele toepassingen en officebestanden op kwijt. Door de steeds grotere Windows-updates raden we nu aan een schijf van tenminste 256 GB te nemen.

Grotere ssd’s kunnen zinvol zijn voor systemen waarbij veel gegevens tijdelijk worden weggeschreven. Een hogere capaciteit gaat ook gepaard met een hogere endurance van de ssd.

Uithoudingsvermogen

Flashgeheugen is slijtagegevoelig. De fabrikanten passen diverse technieken toe om de duurzaamheid te verhogen, met bijvoorbeeld de zogenaamde wear-leveling. De controller probeert de schrijfopdrachten dan zo evenredig mogelijk over alle cellen te verdelen.

De hoogste endurance-waarde bij onze test is 7000 terabytes written (TBW) van de Ironwolf 110 NAS-ssd van Seagate, dus zo’n 1750 TBW per terabyte opslagcapaciteit. Aan het andere uiterste zitten de Micron 1300 en de WD Black, die per terabyte een endurance van maar 600 TBW hebben.

Maar ook bij die schijven is de kans dat de endurance in de praktijk wordt overschreden uitzonderlijk. De 500 GB-ssd van Micron kan 300 TB over een periode van drie jaar aan, dat vertaalt zich naar 500 GB aan schrijfactiviteit per dag. Dat zul je in de praktijk hooguit halen als je iets doet met videobewerking. En ook dan houden de meeste ssd’s het nog veel langer uit. Je moet er wel op rekenen dat als de gegarandeerde maximale endurance overschreden wordt, de garantie vervalt – ook al zit je nog binnen de garantieperiode.

Conclusie

Als je een gamer bent en een pc-kast met een doorzichtig zijpaneel hebt, dan komt eigenlijk alleen de ssd van Teamgroup uit deze test in aanmerking. Op de schijf zitten ledjes die je kunt koppelen aan de verlichting van je pc.

Ook NAS-bezitters hebben een beperkte keuze, voor zover een ssd überhaupt zinvol is voor een NAS-apparaat. Dat is in de praktijk eigenlijk alleen het geval als je ook een voor die snelheden geschikt netwerk hebt. De Micron 1300 scoort met name wat betreft zijn beveiligingen bij stroomstoringen, en de Verbatim Vi550 door zijn lage prijs.

Bij de PCIe-ssd’s heb je een grotere keuze. Voor instappers is de betaalbare WD Blue een gunstige keuze. De WD Black, Seagate Firecuda en Transcend 220S zijn middenmoters en passen ook in notebooks. De Adata Gammix en de Patriot Viper zijn het snelst, maar passen niet in notebooks en ook op je moederbord moet er genoeg ruimte beschikbaar zijn.

(Lutz Labs en Daniel Dupré, c’t magazine)

Lees uitgebreide reviews en achtergrondinfo op je gemak in c't jan-feb/2020
