Hoe snel is mijn PCI Express

Ik heb een 10 Gbit/s PCI Express netwerkkaart in mijn moederbord gestopt, maar nu betwijfel ik of het systeem de maximale snelheid wel toepast. Is er een manier om daar achter te komen?

In Windows 10 open je PowerShell en typ je dan het commando Get-NetAdapterHardwareInfo in. Met de oude Opdrachtprompt doe je dat met powershell Get-NetAdapterHardwareInfo. De lijst die dan verschijnt toont voor elke netwerkkaart in het systeem de PCI-Express-snelheid (GT/s, gigatransfers per seconde) en het aantal gebruikte lanes.

In Windows toont het Powershell-commando Get-NetAdapterHardwareInfo de gewenste informatie.

PCI Express 1.1 biedt tot 2,5 GT/s, 2.0 tot 5 GT/s, 3.0 tot 8 GT/s en PCIe 4.0 tot 16 GT/s. De PCIe datasnelheid in Gbit/s is dan het product van beide waarden (snelheid en lanes), waarbij een kleine hoeveelheid er af gaat voor de codering van de bits op de lane. Bij PCIe 1.1/2.0 is dat 20 procent (8b/10b code), bij PCIe 3.0/4.0 iets minder dan 2 procent (128b/130b). Een 10-Gbit-netwerkkaart kan dan bijvoorbeeld uit een combinatie van PCIe 2.0 x4 (4 lanes) of PCIe 3.0 x2 (2 banen) bestaan.

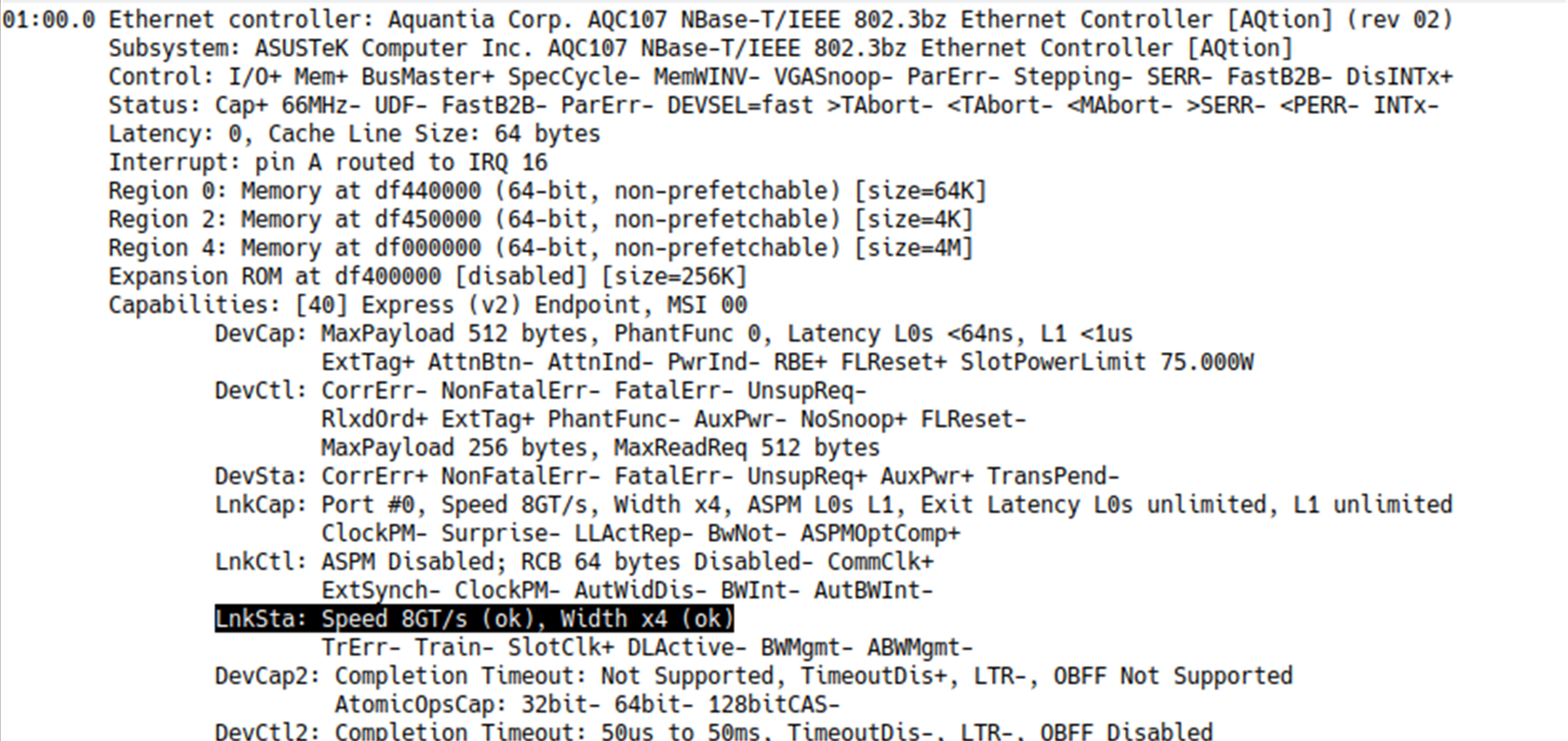

Onder Linux vind je de waarden via twee shell-commando’s: sudo lspci | grep Ether geeft een overzicht van de netwerkkaarten. Onthoud het PCI-busadres van de betreffende interface, dat vooraan staat. Dit kun je dan opzoeken in de zeer gedetailleerde uitvoer van sudo lspci -vv. De regel met ‘Lnk- Sta’ bevat de PCIe-transferrate (speed) en het aantal gebruikte banen (Width).
